Geargrafx 1.7.14 繁/簡/英文版

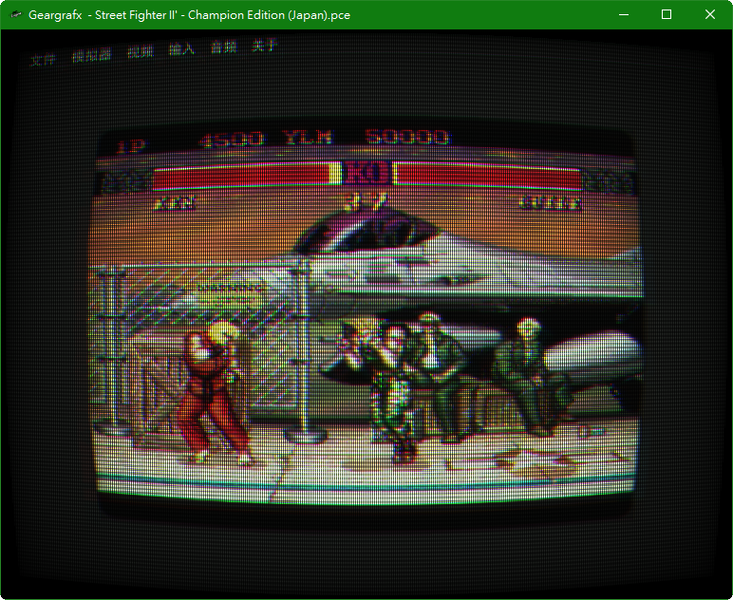

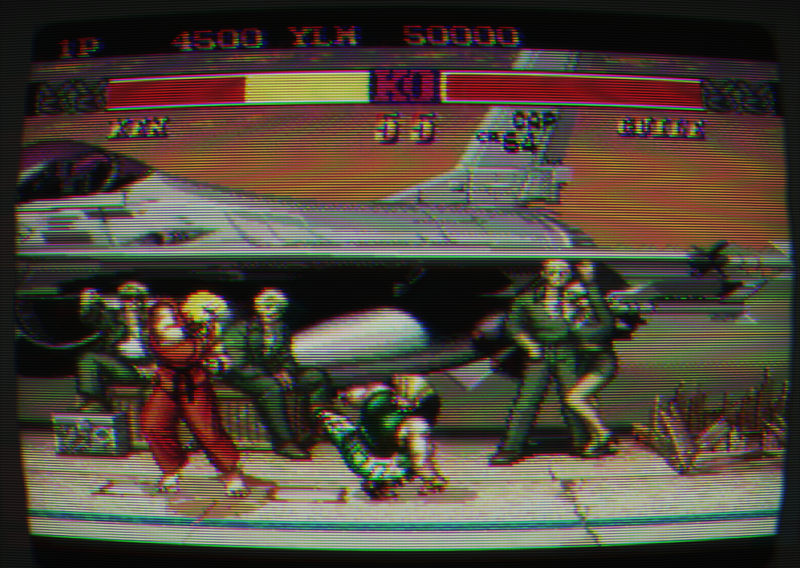

這支程式也可以使用 Reshade 著色器，以後不用怕著色器（效果）太少了。
這支程式是用 Open GL 渲染器，選擇的時候要注意一下。
這個正式版有三個功能改變，

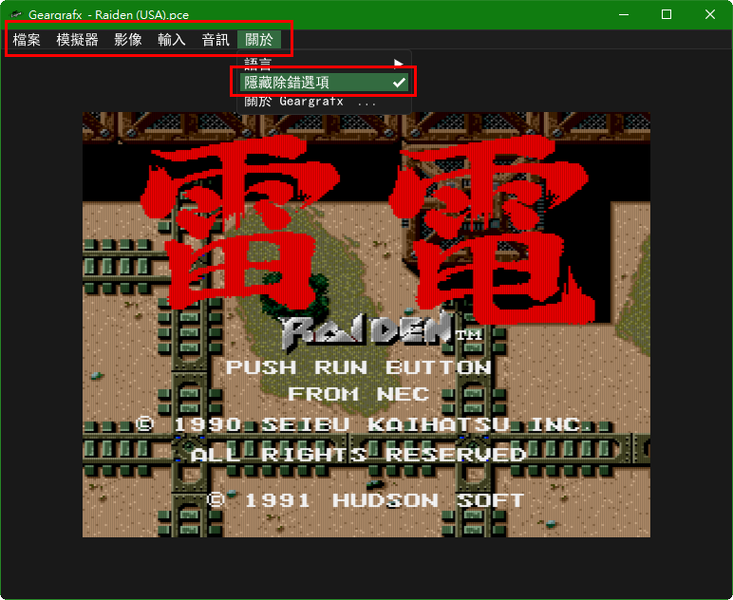

第一個在主選單的「除錯」選項，這個一般人很少用到，所以有了選擇可以把它隱藏起來了。

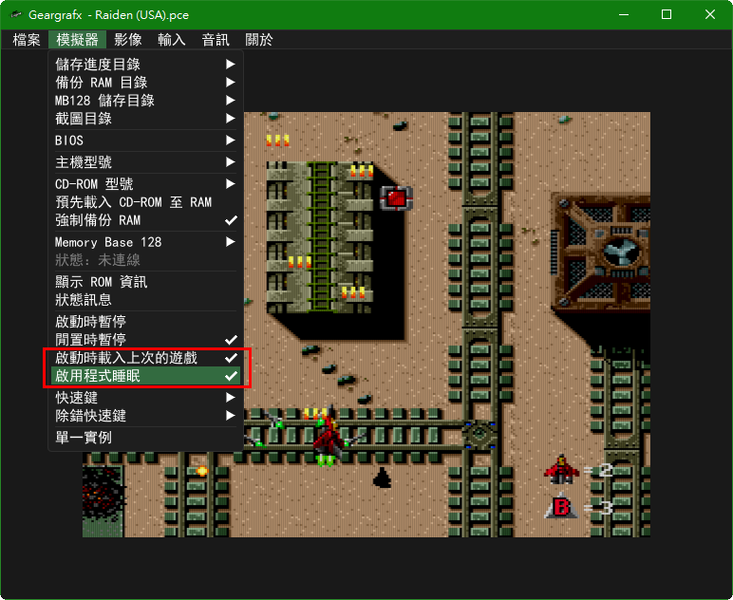

第二、三個功能就是「啟動時載入上次的遊戲」，和「啟用程式睡眠」功能。這兩個功能跟 supersnes9x 的功能一樣，不用多說了。
如果在執行檔所在資料夾放上空檔的 portable.ini 文字檔案，則變成 portable 版本(免安裝的綠色版本)，所有的操作都會放在程式檔所在資料夾下，如果沒有的話，
就是會放在
C:\Users\你的使用者名稱\AppData\Roaming\Geardome\Geargrafx
下載：
https://u.pcloud.link/publink/sh ... Auoec4HWfcSyjK80TWy
以下是動過的記錄（應該都有記錄了）
================================================================================
Geargrafx 問題點與修復記錄（整理後）
對象專案：z:\g1714（Geargrafx 模擬器 v1.7.14）
整理日期：2026-07-06
================================================================================
本檔案分兩大部分：
第一部分：效能最佳化與模擬正確性 Bug 修復（迭代 1-10，2026-07-05）
第二部分：穩定性/安全性修復（2026-07-06）
================================================================================
第一部分
效能最佳化與模擬正確性 Bug 修復（迭代 1-10）
================================================================================
所有最佳化均嚴守「可數學證明位元等價」原則，不動 SaveState 格式、
ReadVRAM 副作用、latch 時序、SSE2/AVX2 解碼本體。Bug 修復均對照
Mednafen 參考實作確認。
所有 bug 候選經多次迭代驗證，最終判定如下：
已修（對齊 Mednafen）：Timer 0x7F、blur latch、ApplyLowPassFilter
round/clamp、MED-2、MED-3
已撤除（非 bug） ：LENR underflow（回滾）、HIGH-2、HW-2、HW-3、
HW-4、MED-1、MED-4、MED-5、MED-6、m_hsync 命名
重要教訓：第 6 迭代曾將 LENR underflow 誤判為 bug 修成 0x0000，經
Mednafen 對照確認 DMA 完成時 LENR 就是 0xFFFF（u16 underflow 作完成
偵測）。結論：判斷疑似 bug 必須對照參考實作，不能只憑直覺。
================================================================================
第一部分 §1 效能最佳化（A 類，6 項全完成）
================================================================================
------------------------------------------------------------------------
[1] RenderBackground() — 像素提取 LUT 最佳化
------------------------------------------------------------------------
檔案：huc6270.cpp RenderBackground（第 699 行起）
問題（熱點排行 #1）：
內層迴圈每 pixel 執行 4 次 variable-SHR（無法常數折疊），同一個 tile
內的 byte1~byte4 固定不變卻被重複解算 8 次。每 pixel 約 15 ops。
對策：像素 LUT 預解
在 tile 邊界（if tile_col != prev_tile_col）內，預先解算 8 個像素值
存入 u8 pixels[8]：
pixels[bit] = ((byte1 >> (7-bit)) & 1) | (((byte2 >> (7-bit)) & 1) << 1)
| (((byte3 >> (7-bit)) & 1) << 2) | (((byte4 >> (7-bit)) & 1) << 3);
內層迴圈改為：m_line_buffer = color_shifted | pixels[bg_x & 7];
等價性驗證：
令 k = bg_x & 7，舊 tile_x = 7 - k，pixel = pixels[k] = pixels[bg_x&7]，
代入後與舊算式位元級恆等。
效果：內層迴圈從約 15 ops/pixel 降為約 3 ops/pixel，變數移位完全消除。
------------------------------------------------------------------------
[2] RenderBackground() — 像素預解 SSE2 SIMD 化
------------------------------------------------------------------------
檔案：huc6270.cpp RenderBackground（像素預解迴圈，第 740-744 行）
問題（熱點排行 #2）：
像素預解迴圈每次 tile 邊界執行，每條掃描線約 32~128 次，8 次反覆
共 96 ops/tile，每秒約 464640 次 tile-change，總計約 44M ops/sec（純量）。
對策：SSE2 PMOVMSKB 位元矩陣轉置
原理：PC Engine 的 4 個 bit-plane byte 視為 4×8 位元矩陣，每條 column
對應一個 pixel（4-bit）。使用 _mm_movemask_epi8 提取每 byte 的 MSB，
配合 _mm_slli_epi32 將目標位元移至 MSB 位置。
演算法：
packed = (byte4<<24) | (byte3<<16) | (byte2<<8) | byte1
v = _mm_cvtsi32_si128(packed) // XMM bytes 0-3 = [byte1..byte4]
pixels[7-N] = _mm_movemask_epi8(v << N) & 0x0F
// = (byte1>>(7-N)&1) | ((byte2>>(7-N)&1)<<1) | ...
平台：SSE2 以上（x86/x64），使用檔案既有 GG_USE_SSE2 / GG_USE_AVX2
編譯分支。非 x86 平台自動降級為純量 for 迴圈（#else 路徑）。
公式推導驗證：
令 XMM bytes 0-3 為 [b1][b2][b3][b4]，左移 N 位後新 byte B 的 MSB
= 原 byte B 的 bit (7-N)（0 ≤ N ≤ 7 範圍內不跨 byte）。
movemask 取 byte 0..3 的 MSB：
bit 0 = b1 MSB, bit 1 = b2 MSB, bit 2 = b3 MSB, bit 3 = b4 MSB
∴ movemask(v << N) & 0x0F = pixels[7-N]，與純量算式位元級相符。
位元級隨機驗證（byte1=0xAA, byte2=0xCC, byte3=0xF0, byte4=0xFF）：
N=0..2 → 15, N=3 → 13, N=4..7 → 5，與純量 pixels[7-N] 全部相符。
邊界：全 0 → 全 0，全 0xFF → 全 15，均相符。
效果：8 次純量反覆 → 8 次 SIMD 指令。
注意事項：
- _mm_slli_epi32(v, N) 僅用於 N=0..7
- movemask 結果僅取低 4 bits（& 0x0F）
- byte1~byte4 為 u8 型別，強轉 u32 避免移位溢位
- 位元順序：pixels[0] = 最左像素（bit 7 優先），與 PC Engine tile 編碼一致
------------------------------------------------------------------------
[3] RenderSprites() — 16-pixel LUT 預解 + SSE2
------------------------------------------------------------------------
檔案：huc6270.cpp RenderSprites（第 767 行起，熱點排行 #5）
問題：
內層 sprite pixel 迴圈每 pixel 算 pixel_x（含 x-flip）+ 4 plane 移位，
同 RenderBackground 的 planar-to-packed 模式（4 個 u16 bit-plane → 16
個 4-bit pixel）。
對策：16-pixel LUT 預解 + SSE2 PMOVMSKB（lo/hi byte 分開處理）
將 16-bit plane 拆為 lo_byte（bits 7-0）和 hi_byte（bits 15-8），
各別套用 PMOVMSKB 技巧。依 x-flip 旗標排列最終 pixel 順序。
非 x-flip（0x0800 SET）：sprite_pixels[0..7]=lo[7..0], [8..15]=hi[7..0]
x-flip（0x0800 CLEAR）：sprite_pixels[0..7]=hi[0..7](reverse),
[8..15]=lo[0..7](reverse)
內層迴圈改為：pixel = sprite_pixels[x & 0xF]（1 table lookup）
等價性驗證：
非 x-flip：x=0→bit0→lo bit0, x=7→bit7→lo bit7, x=8→bit8→hi bit0,
x=15→bit15→hi bit7，mapping 恆等。
x-flip：pixel_x = 15-(x&0xF)，反向 mapping 同樣恆等。
效果：內層變數移位 → table lookup。
注意事項：
- 其他熱點（#2 ReadVRAM 純量、#3 m_vram[] 陣列、#4 FetchSprites 僅傳遞、
#6 SATTransfer cycle-accurate）不適合最佳化。
------------------------------------------------------------------------
[4] RenderBackground — tile 為單位迴圈重構（Pass 4-A）
------------------------------------------------------------------------
檔案：huc6270.cpp RenderBackground（lines 699-765）
問題：
原結構每像素算 tile_col = bg_x>>3 並比較 prev_tile_col，第一像素靠
prev_tile_col=-1 強制載入。
對策：
tile 為單位外迴圈（while i<width），每 tile 開頭無條件載入一次，
內 do-while 跑該 tile 像素（pixel_idx 0..7）。
等價性驗證（5 點）：
① tile 邊界：pixel_idx 由 7→8 ⟺ bg_x>>3 改變（low 3 bits 全 1）
② wrap 安全：x_mask∈{255,511,1023} 低 3 位全 1，wrap 不擾亂計數
③ VRAM 讀取：每 tile 開頭 BAT+2 tile-data，順序/次數/位址一致，
m_vram_openbus 終值一致（openbus 副作用保留）
④ pixels 索引：pixel_idx 從 bg_x&7 起始遞增，等同 pixels[bg_x&7]
⑤ 邊界：width=0 不進入；起始非對齊；部分 tile 由 do-while (i<width) 處理
效果：移除每像素 shift+比較，分支預測友善。
------------------------------------------------------------------------
[5] RenderSprites — 內迴圈不變量外提（Pass 4-B）
------------------------------------------------------------------------
檔案：huc6270.cpp RenderSprites（內迴圈 lines 786-862）
問題：
sprite 迴圈級有兩個不變量在 16-像素內迴圈被重複讀取。
對策：
外提兩個不變量至 sprite 迴圈級：
bool is_index_zero = (m_sprites.index == 0);
u16 palette_rendered = m_sprites.palette | 0x100 | sprite_rendered_flag;
內 16-像素迴圈改用 local 變數。
等價性：m_sprites.index / palette 在 16-像素內迴圈為常數（sprite 迴圈
內無寫入），外提後內迴圈讀取值位元一致，純讀取無副作用差異。
效果：移除每像素成員解址 ×2。
------------------------------------------------------------------------
[6] HuC6260::Clock — 刪除 dead cycles_to_hsync 分支（A1）
------------------------------------------------------------------------
檔案：huc6260_inline.h（lines 47-61）
問題（每 cycle 熱點）：
原 Clock() 每 cycle 計算 cycles_to_hsync 的 ternary 並做第二次 min。
該 ternary 在 HUC6260_HSYNC_END_HPOS==0 且 m_hpos>=0 時永遠走 else，
結果 = LINE_LENGTH - m_hpos = cycles_to_line_end，第二次 min 為 no-op。
對策：刪除 ternary + clamp + min（7 行），加註解。
等價性驗證（5 點）：
① HUC6260_HSYNC_END_HPOS == 0（huc6260.h:31 常數）
② m_hpos 恆 >= 0：Reset 寫 0；Clock 內 step <= cycles_to_line_end；
LoadState 後 SanitizeState clamp 到 [0, LINE_LENGTH-1]
③ ternary 永遠走 else → cycles_to_hsync = cycles_to_line_end
④ min(step, cycles_to_hsync) 已在 line 58-59 做過 → 第二次 min 為 no-op
⑤ hsync 觸發點（m_hpos == 0）由 line 115 歸零獨立觸發，不依賴 cycles_to_hsync
編譯器角度：ternary 中 m_hpos 是 s32 member，可能 alias，編譯器無法自消
→ 手動有效。
效果：每 cycle 省 1 次 ternary + 1 次 min 比較。
------------------------------------------------------------------------
[7] RenderLine BG-disable SSE2 零填（A12）
------------------------------------------------------------------------
檔案：huc6270.cpp RenderLine（lines 685-687）
問題：
原版 BG 關閉時用純量 for 寫 0x100 到 m_line_buffer[0..width-1]。
對策：
改用 SSE2：_mm_set1_epi16(0x0100) + _mm_store_si128，8 個 u16 一批，
剩餘純量 tail。純量 fallback 保留。
等價性驗證（3 點）：
① m_line_buffer 為 alignas(16) u16[]（huc6270.h:162）→ _mm_store_si128 對齊安全
② 寫入值位元 pattern：SSE2 寫 0x0100 per u16，純量寫 0x100，完全相同
③ 寬度處理：SSE2 處理 i+7<width 的前 N*8 個，剩餘 width%8 個純量，
寫入範圍、值與原版全純量完全一致
效果：BG 關閉場景，寬度 1024 時 1024 次寫入 → 128 次 SSE store。
------------------------------------------------------------------------
[8] ApplyLowPassFilter 外提 inv_alpha（A13）
------------------------------------------------------------------------
檔案：huc6260.cpp ApplyLowPassFilter（lines 437-439）
問題：
原版內迴圈（每 pixel）計算 (1.0f - alpha) 三次（r/g/b 各一）。alpha
在 line 390 計算後整個函式內不再改變。
對策：預算 inv_alpha = 1.0f - alpha 一次，內迴圈用 local。
等價性驗證（2 點）：
① alpha 在 line 390 後無其他寫入點 → 函式內常數
② inv_alpha = 1.0f - alpha 為純 IEEE 754 減法，預算一次與每次重算位元
結果完全相同（同一運算元、同一運算 → 同一位元 pattern）
浮點運算順序未改變，僅消除重複計算 → 無 ULP 差異風險。
效果：lowpass 啟用時，每 pixel 省 2 次 float 減法
（242 線 × 約 512 pixel = 約 124k 次/frame）。
------------------------------------------------------------------------
[9] HuC6270 transfer gate bool — m_any_transfer_pending（A3）
------------------------------------------------------------------------
檔案：huc6270.h, huc6270.cpp, huc6270_inline.h
問題（每 cycle 熱點）：
原 Clock() 每 cycle 測 if (sat>0) else if (vram>0)（兩次 load + 兩次
branch）。99% cycle 兩者皆 0。
對策：
新增 m_any_transfer_pending bool 為嚴格超集閘極，false 時跳過整段。
同步點（全部已實作）：
- 設 true：VBlankIRQ（sat=1024）、WriteRegister LENR（vram）
- 清 false：SATTransfer 完成（sat==0 且 vram==0）、VRAMTransfer 完成
- Reset：false
- LoadState：重算 = (sat>0 || vram>0)
- Clock()：if (m_any_transfer_pending) { 原 if/else if }
等價性：
bool 為嚴格超集：false ⟺ sat==0 且 vram==0 ⟺ 原兩條件都失敗 → 跳過
不改行為。true 時跑原邏輯。所有排程/清除點已涵蓋。m_any_transfer_pending
為衍生量，不入序列化，LoadState 後重算，不破壞 SaveState。
效果：每 cycle 省 2 次 load + 2 次 branch（99% cycle）。
------------------------------------------------------------------------
[10] HuC6260 Clock member 外提 local（A5/A6）
------------------------------------------------------------------------
檔案：huc6260_inline.h HuC6260::Clock
問題（每 cycle 熱點）：
Clock() while 迴圈內 3 個使用點重複載入 member。
對策：
Clock() while 迴圈前外提三個 member 為 local：
const int full_line_width = k_huc6260_full_line_width[m_speed];
const int screen_start_x = m_screen_start_x;
const int screen_end_x = m_screen_end_x;
迴圈內 3 個使用點改用 local。
等價性：
這些 member 在整個 Clock() 呼叫期間不變（CPU 無法插隊寫 VCE 暫存器，
RunInstruction 與 ClockHardware 交替執行）。外提至 local 值不變。
SaveState 載入後，下次 Clock() 開頭讀 local 仍從 member 讀。
編譯器角度：member 可能被 alias，編譯器無法自消 → 手動有效。
效果：每 cycle 省 member 重複載入。
------------------------------------------------------------------------
[11] IsCpuVramSlotAvailable 結果快取（A8）
------------------------------------------------------------------------
檔案：huc6270_inline.h ProcessCpuVramAccesses
問題（每 3-cycle slot，CPU VRAM DMA 期間非常熱）：
原 while 迴圈每圈呼叫 IsCpuVramSlotAvailable(3)。該函式讀取
hpos/v_state/burst_mode/latched_cr/sprite_count/load_bg_*/latched_mwr/
divider，這些在 ProcessCpuVramAccesses 內全不變。
對策：
while 前呼叫一次，結果存 slot_available，每圈用 local。
等價性（親自驗證）：
ProcessCpuVramAccesses 內部不推進任何硬體時脈（hpos 等不變）。
IsCpuVramSlotAvailable(3) 的 elapsed_cycles=3 固定 → 結果為常數。
m_allow_vram_access 副作用：首次呼叫寫入，之後不呼叫 → 保留首次值
（與原版每圈重寫相同值等價，因輸入相同）。
delay 邏輯（m_transfer_delay）每圈仍跑，不受影響。
效果：CPU VRAM DMA 期間，每 slot 省一次完整 IsCpuVramSlotAvailable 呼叫
（含 CurrentHClock、多重條件分支、dots_per_sprite switch）。
------------------------------------------------------------------------
[12] m_in_display_window bool 快取（B2）
------------------------------------------------------------------------
檔案：huc6270.h, huc6270.cpp, huc6270_inline.h
問題（每 cycle 熱點）：
Clock() 每 cycle 測 m_active_line && (m_h_state == HDW)。
對策：
新增 m_in_display_window bool，在 5 個轉換點更新，Clock() 改讀 bool。
5 個更新點：
1. Reset：init false
2. SetHSyncHigh：強制 HSW 後 false（非 NextHorizontalState 路徑，易漏）
3. EndOfLine：m_active_line 設定後重算
4. NextHorizontalState switch 後：反映 post-transition m_h_state
（含 HSW case 內 HSyncStart→EndOfLine 變動）
5. LoadState 結尾：m_active_line + m_h_state 讀回後重算
唯一讀者：Clock()（inline.h:53）→ if (m_in_display_window)
等價性：
m_in_display_window = m_active_line && (m_h_state == HDW)。所有寫入點
涵蓋。Clock 內 m_h_state 只在 NextHorizontalState 改，m_active_line 只
在 EndOfLine 改 → 掃描線內無 drift。bool 為衍生量，不入序列化，
LoadState 後重算 → 不破壞 SaveState。
效果：每 cycle 省 bool load + enum compare。
------------------------------------------------------------------------
[13] m_bg_enabled / m_sprites_enabled 預解碼（B5）
------------------------------------------------------------------------
檔案：huc6270.h, huc6270.cpp, huc6270_inline.h
問題（每 scanline + 每 CPU VRAM cycle）：
RenderLine 與 IsCpuVramSlotAvailable 每次測 m_latched_cr & 0x80/0x40。
對策：
新增 m_bg_enabled/m_sprites_enabled bool，在 4 個 decode 點更新，讀者
改用 bool。sprites 有第二讀者（IsCpuVramSlotAvailable），雙重收益。
4 個 decode 點：
1. Reset：m_latched_cr = HUC6270_VAR_CR 後
2. EndOfLine wrap：部分 mask 重寫 bits 6,7 後（剛好是 BG/sprites bit）
3. NextHorizontalState HDS：在 !m_burst_mode guard 內
（burst mode 不 latch，bool 保持 frame wrap 值；burst 下 bits 6,7=0
→ bools=false，正確）
4. LoadState 結尾
4 個讀者替換：
- RenderLine:697 → if(!m_bg_enabled)
- RenderLine:715 → if(m_bg_enabled)
- RenderLine:718 → if(m_sprites_enabled)
- IsCpuVramSlotAvailable:281 → bool sprites_enabled = m_sprites_enabled;
等價性：
m_bg_enabled = (m_latched_cr & 0x80) != 0
m_sprites_enabled = (m_latched_cr & 0x40) != 0
EndOfLine wrap 只重寫 bits 6,7 → decode 在重寫後反映新值。
HDS guard 內 decode → 只在非 burst 追蹤 latch。
兩 bool 為衍生量，不入序列化，LoadState 後重算。
效果：每 scanline + 每 CPU VRAM cycle 省解碼。
================================================================================
第一部分 §2 模擬正確性 Bug 修復（5 項，對齊 Mednafen）
================================================================================
------------------------------------------------------------------------
[Bug-1] ReadTimerRegister 0x7F → m_timer_reload（HIGH-1）
------------------------------------------------------------------------
檔案：huc6280_inline.h ReadTimerRegister（line 272-278）
問題：
reload 視窗（m_timer_counter==0 && m_timer_cycles<=15）回傳硬編碼 0x7F，
而非 m_timer_reload。當 reload != 0x7F 時讀值錯誤。
Mednafen 對照（pce/huc6280.cpp）：
TimerRead（line 709-718）：先 TimerSync() 再讀 timer_value，
return(timer_value | (IODataBuffer & 0x80))
TimerSync（line 527-560）：underflow 後 timer_inreload，
下次同步 timer_value = timer_load（line 539）
→ reload 視窗讀到的是 timer_load，不是常數 0x7F
修復：
reload 視窗回傳 m_timer_reload（對應 Mednafen 的 timer_load）。
非 reload 視窗仍回 m_timer_counter（與原版相同）。
注意：
Geargrafx 的 5*3=15 cycles 視窗是其自己設計，無直接 Mednafen 對應
（Mednafen 用 timer_inreload 狀態機）。本修復保留視窗，只改值。
------------------------------------------------------------------------
[Bug-2] VCE blur/frame-length latch（HW-1）
------------------------------------------------------------------------
檔案：huc6260.h, huc6260.cpp, huc6260_inline.h
問題：
VSync start/end/wrap（inline.h:122,139,161）用 live m_blur 計算
k_huc6260_total_lines[m_blur]。mid-frame 改 blur 會讓 frame 長度不可
預測地變動，三個比較點可能用不同 blur 值。
Mednafen 對照（pce/vce.cpp）：
line 546：vblank_counter = vblank ? 4095 :
((lc263 ? 358995 : 357630) - 4095)
→ frame 長度在 vblank 邊界 latch 進 vblank_counter，下個 frame 期間
不再讀 lc263 決定長度。
修復：
新增 m_latched_total_lines member，在 frame wrap 時 latch：
- huc6260.h：新增 s32 m_latched_total_lines（line 139）
- huc6260.cpp Reset：m_latched_total_lines = k_...[m_blur]
- huc6260_inline.h SanitizeState：同上（LoadState 後重算）
- inline.h:122,139,161 三比較點改用 m_latched_total_lines
- inline.h:161 frame wrap 後 latch：
m_latched_total_lines = k_huc6260_total_lines[m_blur]
- inline.h GetTotalLines()：回傳 m_latched_total_lines
（huc6270.cpp:348 EndOfLine 的 frame wrap 一致）
等價性：
- blur 不變時：latched 值 = live 值，行為與原版完全相同
- mid-frame 改 blur：整個 frame 用 latched 值，與 Mednafen 一致
SaveState 相容：m_latched_total_lines 為衍生量，不入序列化。
LoadState 後 SanitizeState 重算（line 396），不破壞 SaveState 格式。
實際影響：極小。遊戲鮮少 mid-frame 切 blur bit（lc263 主要用於 262 vs
263 line 模式選擇，是配置而非動態切換）。
------------------------------------------------------------------------
[Bug-3] ApplyLowPassFilter RGBA8888 round/clamp（CONFIRMED-2）
------------------------------------------------------------------------
檔案：huc6260.cpp ApplyLowPassFilter（line 452-454）
問題：
RGB565 路徑（line 444-446）：RoundToByte(r) = clamp(0,255) + 四捨五入
RGBA8888 路徑（line 452-454）：(u8)r = 純截斷，無 clamp
兩個差異：
(1) 截斷 vs 四捨五入
(2) 無 clamp：r > 255.0f（IIR 浮點誤差累積）時 (u8)r 會 wrap
後果：
(1) 同一 frame，RGBA8888 輸出比 RGB565 系統性偏暗（截斷累積）
(2) r > 255.0f 時 wrap 成小值 → 亮點/壞點
修復：
RGBA8888 路徑改用 RoundToByte(r/g/b)，與 RGB565 對稱。
RoundToByte（huc6260_inline.h:525-534）：
value <= 0 → 0; value >= 255 → 255; else (u8)(value + 0.5f)
等價性：
RGB565 路徑完全不變。RGBA8888 路徑行為改變（截斷→四捨五入+clamp），
此為 bug 修復。alpha 通道未動（由 RenderFrameTemplate 寫 255）。
影響評估：
正常情形（r 在 [0,255]）：四捨五入 vs 截斷差最多 1 LSB，視覺無感。
異常情形（r > 255.0f）：原版 wrap 壞點 → 修復後 clamp 到 255。
------------------------------------------------------------------------
[Bug-4] AdjustForMultipleDividers hardcode 242 → end_line（MED-2）
------------------------------------------------------------------------
檔案：huc6260.cpp AdjustForMultipleDividers（line 348）
問題：
最終 memcpy 用 hardcode 242，但迴圈（line 298）只寫入
end_line = GetCurrentHeight() 行。scanline cropping 時 end_line < 242，
memcpy 會 copy 到 m_scale_buffer 中 stale 資料。
修復：242 → end_line，與迴圈寫入範圍一致。
等價性：
- end_line == 242（無 cropping）：與原版完全相同
- end_line < 242（有 cropping）：只 copy 寫入的行數，不 copy stale
消費端（emu.cpp screenshot、OpenGL 上傳）用 GetCurrentHeight() 決定高度，一致。
------------------------------------------------------------------------
[Bug-5] ClockTimer if → while hardening（MED-3）
------------------------------------------------------------------------
檔案：huc6280_inline.h ClockTimer（line 248）
問題（latent）：
原 if (m_timer_cycles <= 0) 只處理一次 underflow。
若 cycles > divisor（=1024*3=3072），m_timer_cycles -= cycles 後可能
遠小於 0，單次 if 只能處理一個 period，會丟掉多次 timer IRQ。
正常 instruction（cycles < 100）不會觸發，為 hardening。
Mednafen 對照（pce/huc6280.cpp TimerSync line 533）：
while (timer_div <= 0) { ... timer_div += reload_div; }
→ 用 while 處理多次 underflow
修復：
if → while；m_timer_cycles = divisor + m_timer_cycles → m_timer_cycles
+= divisor（數學等價，放進 while）。
等價性：
- 正常（cycles < divisor）：while 至多跑一次，與 if 相同
- 長 stall（cycles >= divisor）：while 處理多次 underflow
（hardening，對齊 Mednafen）
timer reload/IRQ 邏輯未動，只改迴圈結構。
================================================================================
第二部分
穩定性/安全性修復（2026-07-06）
================================================================================
經三輪系統性掃描與驗證（廣度掃描 → 逐點判讀 → 完整攻擊鏈 + 啟用條件
+ 反向質疑），找出可能破壞程式運行穩定性的問題，分四波修復。
全部使用專案既有慣例（CLAMP/MIN/MAX/IsValidPointer/Error/TraceProblem/
std::atomic/lock_guard/CLAMP 後置範本）。
共通性質：
- 未改變任何公開 API 介面或 save-state 格式（向後相容）
- 第三方依賴（libchdr/miniz 等）未被修改
================================================================================
第二部分 §1 CD-ROM 子系統（嚴重等級，惡意檔案即可觸發）
================================================================================
根因：libchdr 的 metadata 路徑完全無完整性驗證（VERIFY_BLOCK_CRC、
rawsha1、sha1 皆不含 metadata），chd_get_metadata 直接 core_fread 攻擊者
可控的位元組。
------------------------------------------------------------------------
[C1] CHD u32 下溢污染 TOC（嚴重）
------------------------------------------------------------------------
檔案：cdrom_chd_image.cpp ReadTOC（line 392）
問題：
data_frames = frames - pregap_dv（int - u32 混型），pregap_dv > frames
時下溢成約 UINT32_MAX，污染 sector_count/end_lba/m_toc.sector_count。
CHD metadata 無完整性驗證，攻擊者可控。
修復：
1. frames/pregap/postgap 負值檢查：
if (frames < 0 || pregap < 0 || postgap < 0) { Error; return false; }
2. 下溢保護：
if (pregap_dv > (u32)frames) { Error; return false; }
3. data_frames 改 (u32)frames - pregap_dv
4. L3 對齊計算改 u32 運算：((u32)frames + 3u) & ~3u
注意：用 return false（非 clamp）是因為 CHD 損壞/惡意構造，載入失敗比
載入 TOC 污染的 CD 更安全。99 軌上限（for i<99）只限軌數，不限
frames/pregap 數值，本修復補此缺口。
------------------------------------------------------------------------
[C2] CUE 最後一軌 u32 下溢污染 TOC（嚴重）
------------------------------------------------------------------------
檔案：cdrom_cuebin_image.cpp ParseCueFile TOC 組裝（line 978）
問題：
last_size = file_size - last.file_offset，file_offset 由 CUE INDEX 時間
戳累加（可達 m=99 → 約 1.05GB），可超過小 BIN 的 file_size，u32 下溢。
修復：
if (last.file_offset > f.img_file->file_size) { Error; return false; }
注意：INDEX m<=99 範圍檢查不足以擋 file_offset 累加。
------------------------------------------------------------------------
[C3] ZipSlip 路徑穿越 — 可持久化 RCE（嚴重）
------------------------------------------------------------------------
檔案：common.h extract_zip_to_folder（line 389）；新增 is_path_safe helper
問題：
out_path = out_dir + "/" + file_stat.m_filename，條目名未淨化 .. 或絕對
路徑。寫入 %APPDATA%\Geardome\tmp\，../ 可逃逸覆寫 DLL。
修復：
新增 is_path_safe(const char* path)：
- 拒絕 NULL/空字串
- 拒絕絕對路徑（/、\、X: 磁碟代號）
- 拒絕含 .. 完整 segment（檢查 segment 邊界，不誤殺 a..b/foo..）
extract 前檢查：if (!is_path_safe(...)) { Error; continue; }
（continue 非 return false，讓其他合法條目仍可解壓）
------------------------------------------------------------------------
[H5] CHD sscanf 棧緩衝區溢位 — RCE 潛力（嚴重）
------------------------------------------------------------------------
檔案：cdrom_chd_image.cpp ReadTOC sscanf（line 343, 355）
問題：
sscanf 用第三方巨集 CDROM_TRACK_METADATA*_FORMAT，%s 無寬度限制，
目標 type[64]/subtype[32] 棧溢位。metadata 無 hash 驗證，sscanf 仍返回 8。
修復：
呼叫端改用本地帶寬度格式字串（不使用第三方巨集）：
sscanf(metadata, "TRACK:%d TYPE:%63s SUBTYPE:%31s FRAMES:%d ...", ...)
寬度對應：%63s → type[64]、%31s → subtype[32]/pgtype[32]/pgsub[32]
注意：第三方巨集在 libchdr 標頭，不改（避免污染依賴、升級衝突）。
------------------------------------------------------------------------
[M9] CUE FILE 相對路徑穿越讀任意檔（中）
------------------------------------------------------------------------
檔案：cdrom_cuebin_image.cpp ParseCueFile FILE 處理（line 745）
問題：
../sensitive.bin 不被過濾，可讀 CUE 目錄外檔案。
修復：路徑拼接前用 is_path_safe 檢查（共用 C3 helper），
不通過 return false。
注意：成員名是 m_file_directory（snake_case）。
------------------------------------------------------------------------
[M10] CUE 軌數無上限 — DoS（中）
------------------------------------------------------------------------
檔案：cdrom_cuebin_image.cpp ParseCueFile 主迴圈（line 702）
問題：while(getline) 無軌數上限，百萬 TRACK 行可耗盡記憶體。
修復：加 track_count 計數，超過 k_max_cue_tracks(99) 即 return false
（對齊 CHD 的 99 上限）。
------------------------------------------------------------------------
[M11] WAV data_size 覆寫 file_size — 巨量配置（中）
------------------------------------------------------------------------
檔案：cdrom_cuebin_image.cpp FindWavDataChunk（line 637）
問題：data_size（不可信）直接覆寫 file_size，無交叉驗證。
修復：用 file.GetSize() 取實際大小，data_size > available 時 clamp。
------------------------------------------------------------------------
[M8] SetupToc index0>index1 下溢（低）
------------------------------------------------------------------------
檔案：cdrom_cuebin_image.cpp ParseCueFile TOC 組裝（line 971）
問題：(start_lba - lead_in_lba) 在 INDEX 00 > INDEX 01 時下溢。
修復：if (track.start_lba < track.lead_in_lba) { Error; return false; }
------------------------------------------------------------------------
[M2] PreloadTrackChunks u32 乘法溢位（低）
------------------------------------------------------------------------
檔案：cdrom_cuebin_image.cpp PreloadTrackChunks（line 366）
問題：total_bytes = sector_count * sector_size（u32*u32），獨立不觸發，
需 C1/C2 先污染。
修復：改 u64 計算，> 0xFFFFFFFF 則 return false。
================================================================================
第二部分 §2 save-state 加固（同源缺陷）
================================================================================
根因：save-state 的 payload 完全無 checksum/CRC（types.h:113-126 無欄位），
唯一 rom_crc 是公開值（Redump + Log 印出）。攻擊者改 payload 任意欄位 +
補正確 header 即可 100% 通過。
------------------------------------------------------------------------
[H3] m_step_index 未 clamp → OOB 讀 LUT（高）
------------------------------------------------------------------------
檔案：adpcm.cpp LoadState（line 224）
問題：
LoadState 直接 read(&m_step_index)（u8，可達 255），首解
m_step_delta[(m_step_index<<3)+value] 索引可達 2047，遠超陣列 392 項。
CD 遊戲續播時下一 sample 即觸發。
修復：讀入後 m_step_index = CLAMP(m_step_index, 0, 48)
（魔數 48 與 adpcm_inline.h:286 一致）。
注意：clamp 放在 read 之後立即做，不依賴 version 分支。載入後到首次解碼
之間無其他重設路徑，故必須在 LoadState 內完成。
------------------------------------------------------------------------
[H4] m_sprite_count 未 clamp → 防禦縱深（低）
------------------------------------------------------------------------
檔案：huc6270.cpp LoadState（line 1149）
問題（第三輪確認鏈條中斷）：
m_sprite_count 每條 active scanline 由 FetchSprites 清零重建，RCR event
先於 RenderLine，save-state 注入值在第一幀就被覆蓋。故嚴重度從高降為低。
仍加 clamp 是防禦縱深（同源缺陷，未來重構改變時序時可兜底）。
修復：m_sprite_count = CLAMP(m_sprite_count, 0, HUC6270_SPRITES * 2)
------------------------------------------------------------------------
[M1] LFO 負移位 UB（中）
------------------------------------------------------------------------
檔案：huc6280_psg.cpp（line 325）
問題：
((lfo_data-16) << (((m_lfo_control&3)-1)<<1))，control&3==0 時移位量
為 -2（負數左移 UB）。LoadState 將 lfo_enabled 與 lfo_control 獨立讀入
可解耦。
修復：if (m_lfo_control & 3) 守衛，control&3 為 0 時跳過移位。
注意：control&3==0 表示 LFO 頻率為 0，本就不該有 shift 作用。
================================================================================
第二部分 §3 MCP 並發子系統
================================================================================
重要前提：MCP 預設完全停用（mcp_mode=-1，需 --mcp-stdio/--mcp-http CLI
旗標，無 config/選單開關）。一般玩家不碰，僅影響主動啟用的 AI 除錯使用者。
HTTP 預設綁 127.0.0.1（loopback）。
------------------------------------------------------------------------
[C4] MCP Server detach 後 use-after-free（中）
------------------------------------------------------------------------
檔案：mcp_server.h, mcp_server.cpp, mcp_manager.h
問題：
Stop() 將 m_thread detach（非 join），被 detach 線程仍在 recv()/send()
存取 transport；同時 McpServer 被刪，transport 也被 SafeDelete。UAF。
stdio getline 無法被 close 中斷，不能直接改 join。
修復（shared_ptr 徹底方案）：
1. McpServer 繼承 enable_shared_from_this<McpServer>
2. Start() 內 m_thread 用 shared_from_this() 捕獲
3. reader_thread 也透過 shared_from_this() 捕獲
4. McpManager m_server 改 shared_ptr，Stop 用 reset() 取代 SafeDelete
效果：detached 線程持有引用，McpServer 存活到所有線程結束，
~McpServer 的 SafeDelete(m_transport) 此時無人存取。
設計理由（為何共享整個 McpServer 而非只共享 transport）：
reader/Run 線程跑的是 McpServer 成員函式，深度依賴 this。只共享 transport
不夠（成員函式透過 this 存取成員，this 失效仍 UAF）。共享整個 McpServer
才能確保所有被存取的成員都存活。
注意事項：
- shared_from_this() 前提：物件必須已由 shared_ptr 管理。McpManager::Start()
用 shared_ptr(new ...) 包裹後才呼叫 ->Start()。未來維護時 McpServer
必須由 shared_ptr 管理，不能直接 new 後呼叫 Start()。
- 既有非本次引入的注意點：StdioTransport::close() 只設 m_closed，不解阻塞
getline。stdio 模式 reader 可能滯留（McpServer 存活更久）。根治需讓
close 真正關閉 stdin fd（未處理，屬獨立工程）。
------------------------------------------------------------------------
[H1/M7] 媒體載入中 MCP 讀寫核心裸指標（中/低）
------------------------------------------------------------------------
檔案：mcp_manager.h PumpCommands（line 189）
問題：
emu_update 先 pump commands 再檢查 loading_state，載入執行緒重設
RAM/ROM/VRAM 時 MCP 工具碰裸指標。MCP 自帶 m_pending_media_load guard
不涵蓋 GUI 載入。
修復：PumpCommands 開頭加 if (emu_is_media_loading()) return;
效果：涵蓋所有 core 操作（read_memory、controller input、input macro、
delayed releases），一次擋住 H1 與 M7。載入期間所有 MCP 工具暫停，
載入完成後恢復。
------------------------------------------------------------------------
[M3] HTTP Content-Length 無上限 — DoS（低）
------------------------------------------------------------------------
檔案：mcp_transport.h recv()（line 575）
問題：atoi 無上限，單請求可觸發 GB 級分配。
修復：加 kMaxContentLength(16MB) 上限，超範圍 connection_closed + break。
------------------------------------------------------------------------
[M4] HttpTransport::close() 對 socket 操作未持鎖（低）
------------------------------------------------------------------------
檔案：mcp_transport.h HttpTransport::close()（line 714-731）
問題：close 對 socket 無 lock_guard，與持鎖的 send/recv 競爭
（Windows 雙重 close）。
修復：socket 操作用 std::lock_guard<std::mutex> lock(m_mutex) 包住
（對齊 close_current_client 既有正確寫法）。
注意：m_closed 與 notify_all 在鎖外（m_closed 是 atomic，安全；
notify_all 鎖外合法）。
------------------------------------------------------------------------
[M5] m_closed 為非原子 bool（低）
------------------------------------------------------------------------
檔案：mcp_transport.h StdioTransport（line 97）+ HttpTransport（line 736）
問題：bool m_closed 被 recv（reader 線程）讀、close（主線程）寫，無同步。
修復：兩處改 std::atomic<bool>（對齊 mcp_server.h m_running 先例）。
建構函式皆 m_closed = false 初始化。
================================================================================
第二部分 §4 低風險加固
================================================================================
------------------------------------------------------------------------
[H2] HuCard 載入 int 溢位 → heap overflow（低）
------------------------------------------------------------------------
檔案：media.cpp LoadHuCardFromBuffer（line 241）
問題：(size + 0x1FFF) & ~0x1FFF，size 接近 INT_MAX 時有號溢位。
修復：if (size > 0x40000000) { Error; return false; }（1GB 上限）。
------------------------------------------------------------------------
[H6] AudioLBA 未知模式 assert(false)（低）
------------------------------------------------------------------------
檔案：scsi_controller.cpp AudioLBA default（line 750）
問題：mode==0xC0 時 assert(false)，Debug build 終止行程。
修復：移除 assert(false)，保留 TraceProblem + return 0
（符合 SCSI 主慣例：TraceProblem 為主，assert 為特例）。
------------------------------------------------------------------------
[H7] BIOS tellg 失敗未檢查（低）
------------------------------------------------------------------------
檔案：media.cpp LoadBios（line 355）
問題：int size = (int)tellg()，失敗回 -1，原僅 Log 不拒絕。
修復：加 if (!file || size < 0) { Error; return false; }
------------------------------------------------------------------------
[H8] loading_thread_active/result 非原子（低）
------------------------------------------------------------------------
檔案：emu.cpp（line 64-65）
問題：兩變數非原子跨執行緒（join + atomic loading_state 已建立
happen-before，無實際並發，但型別不符最佳實踐）。
修復：改 std::atomic<bool>。
------------------------------------------------------------------------
[L1] 記憶體編輯器最後一行越界讀寫（低）
------------------------------------------------------------------------
檔案：gui_debug_memeditor.cpp 渲染迴圈（line 227）
問題：total_rows 無條件進位，最後列 byte_address 可 >= m_mem_size，
存取 m_mem_data[byte_address] 無守衛。僅 debug 工具手動觸發。
修復：if (byte_address >= m_mem_size) continue
（保持表格對齊：skip 分支也呼叫 TableNextColumn + separator）。
------------------------------------------------------------------------
[L2] strncpy_fit 對 src==NULL 無檢查（低）
------------------------------------------------------------------------
檔案：common.h strncpy_fit（line 186）
問題：strlen(src) 對 NULL 為 UB。
修復：加 if (!IsValidPointer(dest) || !IsValidPointer(src) || dest_size==0)
守衛（dest 有效但 src NULL 時 dest[0]='\0'，dest NULL 時不寫入）。
------------------------------------------------------------------------
[L5] parse_int long→int 截斷（低）
------------------------------------------------------------------------
檔案：shader_preset.cpp parse_int（line 537）
問題：(int)result 無範圍檢查，LP64 平台（long 64-bit）截斷。
修復：加 <climits>，if (result < INT_MIN || result > INT_MAX)
return default_value。
================================================================================
記錄結束
================================================================================
|
評分
-
查看全部評分
|
發表於 2026-7-3 14:48:56
樓主
